| 加工定制：是 | 类型：低温冷冻机 | 品牌：天翼低温 |
| 型号：13匹 | 额定制冷量：3.0KW | 输入功率：10kw |
| 外形尺寸： 900 X1000 X1750m | 重量：500kg | 应用领域：真空镀膜 |
| 冷冻方式：水冷式 | 规格：13匹 |
水蒸汽，油蒸汽等残余气体产生的原因：
在高真空环境中，都存在有一定的残余气体。由于水分子量比氧气，氮气等空气主要成分的分子量都小，因此，无论是油扩散泵还是分子泵，都无法迅速，有效地将其抽出，故而越积越多，***成为占残余气体65%~95%以上的剩余气体；同时，由于真空泵在使用过程中不可避免的会产生泵油蒸发现象，故而会有少量油蒸汽进入真空系统。
低温捕集泵应用的原理：
低温捕集泵与真空泵抽除气体不同，他是将一个能达到-120℃以下的制冷盘管，放置在真空箱体内或油扩散泵泵口，利用Meissner原理，使水蒸汽，油蒸汽快速凝结在制冷盘管表面，以达到快速抽真空，提高生产效率，提高镀膜质量的目的。因此，低温捕集泵与真空泵配合使用，较之单独使用真空泵会大幅提高生产效率，提高产品质量。
天翼-低温（TY-DW）系列低温捕集泵的主要功能特点：
降温迅速，3分钟内制冷到-120℃，***可达-145℃；
快速吸附水蒸汽、油蒸汽，缩短抽真空时间60%~95%；
3分钟热气除霜，回温迅速；

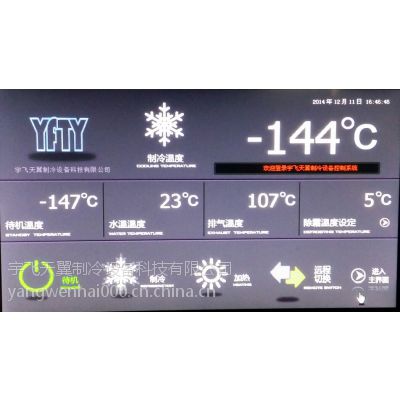

控制系统采用触摸屏+西门子PLC，更显档次；
备有本地控制，远程控制接口，与任何真空系统兼容，可接入客户镀膜机自动控制系统；
待机温度指示；
保持长期连续工作；
一台设备可设计双路负载输出；
可设计双路负载出口和回口温度显示、本机温度显示；
进口品牌低温专用压缩机，各种控制阀采用进口部件，运行平稳可靠;
压缩机压力过高保护，排气温度过高保护；
安装方便，系统改造简便；
断电，水温过高报警，保护；
结构紧凑、体积小、重量轻
天翼-低温（TY-DW）系列低温捕集泵参数表
型 号 | TY-DW-2000 | TY-DW-2500 | TY-DW-3500 |
盘管温度（℃） | -120℃至-145℃ | ||
压缩机功率(KW) | 8 | 10 | 12 |
抽气速度 （l/s） | 100000 | 150000 | 250000 |
热负载（W） | 2000 | 2500 | 3500 |
盘管表面积(m2) | 0.7 | 1.0 | 2.0 |
盘管规格 | 14m,φ16mm | 20m,φ16mm | 40m,φ16mm |
预冷时间（min） | ≤30 | ≤30 | ≤30 |
降温时间（min） | ≤5 | ≤5 | ≤5 |
除霜时间(min) | ≤3 | ≤3 | ≤3 |
再降温时间(min) | ≤5 | ≤5 | ≤5 |
输出方式 | 单路输出 | 单路/双路输出 | 单路/双路输出 |
适用炉体体积 | 2m? | 3 m? | 6 m? |
冷却方式 | 水冷(t≤30℃) | ||
电 源 | 380V 50HZ | ||
外形尺寸mm (宽x深x高) | 800 X800 X1620 | 800 X800 X1620 | 900 X1000 X1750 |
重 量（Kg） | 400 | 450 | 500 |
温度最快3分钟从室温降到-120度；公司专业制冷机组设计，研发，生产经验；温度范围从-40度到-150度，功率从1Kw-100Kw，压缩机制冷，使用方便，安全，节能；所做制冷机组广泛应用于航空，航天，***领域；为***工业配套设计，生产过多种型号，规格冷冻机组；
